Комплекты SG.02 (до 700 кг)

Комплектующие для откатных ворот серии SGN.02 для самостоятельного изготовления откатных ворот, для частных, так и промышленных объектов.
Максимальная масс готовой конструкции 700кг
Комплектация Шина направляющая (неоцинкованная) 6 м.;
Опора роликовая (стальные ролики) 2 шт.;
Заглушка для направляющей шины;
Ролик опорный;
Улавливатель нижний;
Улавливатель верхний;
Кронштейн верхний, предотвращает раскачивание створки;
Ролик поддерживающий 2 шт.

Комплектующие для откатных ворот серии SGN.02 для самостоятельного изготовления откатных ворот, для частных, так и промышленных объектов. Максимальная масс готовой конструкции 700кг Комплектация Шина направляющая (неоцинкованная) 6 м.; Опора роликовая (стальные ролики) 2 шт.; Заглушка для направляющей шины; Ролик опорный; Улавливатель нижний; Улавливатель верхний; Кронштейн верхний, предотвращает раскачивание створки; Ролик поддерживающий 2 шт.

Комплектующие для откатных ворот серии SGN.02 для самостоятельного изготовления откатных ворот, для частных, так и промышленных объектов. Максимальная масс готовой конструкции 700кг Комплектация Шина направляющая (неоцинкованная) 6 м.; Опора роликовая (стальные ролики) 2 шт.; Заглушка для направляющей шины; Ролик опорный; Улавливатель нижний; Улавливатель верхний; Кронштейн верхний, предотвращает раскачивание створки; Ролик поддерживающий 2 шт.

Комплектующие для откатных ворот серии SGN.02 для самостоятельного изготовления откатных ворот, для частных, так и промышленных объектов. Максимальная масс готовой конструкции 700кг Комплектация Шина направляющая (неоцинкованная) 6 м.; Опора роликовая (стальные ролики) 2 шт.; Заглушка для направляющей шины; Ролик опорный; Улавливатель нижний; Улавливатель верхний; Кронштейн верхний, предотвращает раскачивание створки; Ролик поддерживающий 2 шт.

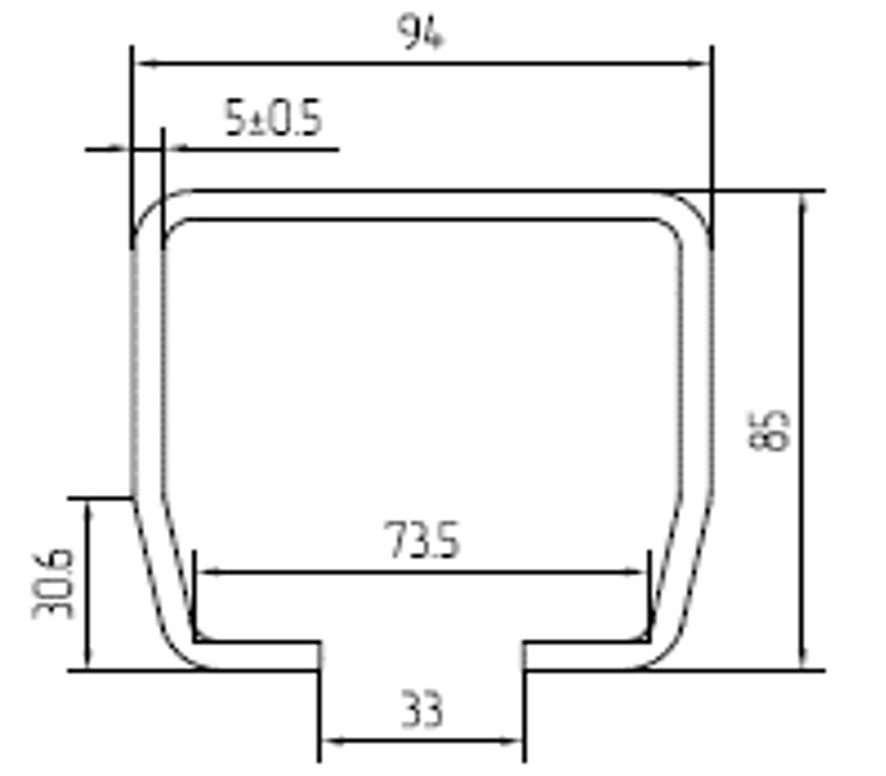

Шина направляющая неоцинкованная. Доступные длины: 6, 7, 8, 9 метров

Шина направляющая неоцинкованная. Доступные длины: 5,3, 6, 7, 8, 9 метров

Шина направляющая неоцинкованная. Доступные длины: 5,3, 6, 7, 8, 9 метров

Шина направляющая неоцинкованная. Доступные длины: 5,3, 6, 7, 8, 9 метров

Ролик опорный предназначен для снижения нагрузки на шину в закрытом положении ворот и для предотвращения схода шины с опор роликовых. Устанавливается в передней (при необходимости и в задней) части шины откатных ворот.Используется для изготовления ворот на шине SG.02.x.

Кронштен бокового качения

Подставка предназначена для установки опор роликовых SGN.02.100, SGN.02.150. Крепление подставки к фундаменту осуществляется при помощи анкерных болтов либо сваркой к предварительно заложенному в фундамент элементу.

Опора роликовая с полимерными роликами предназначена для перемещения створки самонесущих откатных ворот. Используется для изготовления ворот на шине SG.02.x. Для регулировки опоры по высоте рекомендуется применять болты M16x50 DIN933 оцинкованные.

Опора роликовая со стальными роликами предназначена для перемещения створки самонесущих откатных ворот. Используется для изготовления ворот на шине SG.02.x. Для регулировки опоры по высоте рекомендуется применять болты М16х50 DIN933 оцинкованные.

Крышка выполняет декоративную роль, закрывает торец шины откатных ворот со стороны технологической части створки. Используется для изготовления ворот на шине SG.02.x.

Улавливатель нижний предназначен для улавливания створки откатных ворот и исключения их перемещения в закрытом положении при воздействии ветровой нагрузки. Снижает нагрузку на шину в закрытом положении ворот. Устанавливается на кронштейн FLGU.400.0904 или столб-притвор.

Большой. Предназначен для установки улавливателя верхнего SGN.00.500, улавливатель нижнего SGN.02.420.

Упор предназначен для предотвращения схода створки с опор роликовых. Устанавливается в задней части шины откатных ворот. Используется для изготовления ворот на шине SG.02.x.
